| 参数表 | ||||||

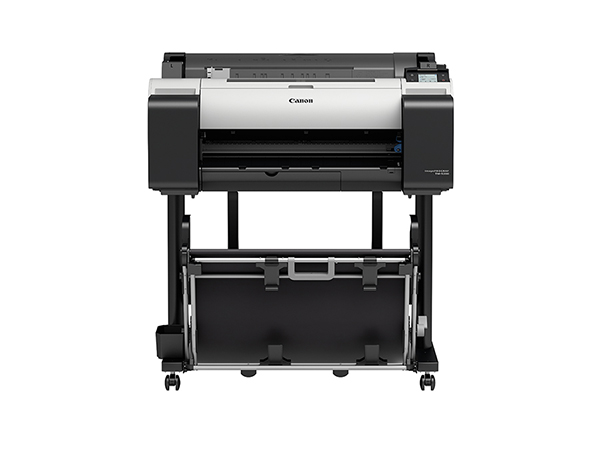

| 打印机型号 | TM-5200/5205 | TM-5300/5305 | ||||
| 幅宽 | 24" | 36" | ||||
| 墨水类型 | 颜料墨水/5色 MBK/BK/C/M/Y | |||||
| 最大打印分辨率 | 2400×1200dpi | |||||
| 支架 | 选配（SD-23、支架含收纸篮） | 标配（SD-32、支架含收纸篮） | ||||
| 设备尺寸 宽x深x高 (mm) 重量 （Kg） | 主机 | 982 x 748 x 439 mm 重量 : 41 kg | 1289 x 748 x 439 mm 重量 : 48 kg | |||
| 主机 + 支架 + 收纸篮 | 982 x 887 x 1060 mm （收纸篮打开时） 重量 : 52 kg | 1289 x 887 x 1060 mm （收纸篮打开时） 重量 : 60 kg | ||||
| 设备尺寸 宽x深x高 (mm) 重量 （Kg） (包装箱) | 主机（含支架） | 1152 x 913 x 961 mm 重量 : 87kg | 1462 x 913 x 961 mm 重量 : 105kg | |||
| 功率 | 电源要求 | AC 100-240V（50-60Hz） | ||||
| 运行功率（打印时） | 69 W 或更低 | 69 W 或更低 | ||||
| 待机功率 | 3.6 W 或更低 | 3.6 W 或更低 | ||||
| 工作环境 | 温度: 15～30℃，湿度: 10～80%RH (无凝结) | |||||
| 工作噪音 | 打印时：44dB(A) 或更低 (普通纸, 线条图, 标准模式) 待机时：35dB(A) 或更低 (符合 ISO7779 标准) | |||||
| 线条精度 | ±0.1 % 以内(用户调整前后在相同环境和介质情况下，使用CAD介质（普通纸、覆膜纸等）输出得到的结果。) | |||||
| 最小线条宽度 | 0.02mm (根据分辨率等数据计算的理论值) | |||||
| 存储 | 内存 | 物理内存2GB； 虚拟内存128GB（仅TM-5205、TM-5305） | ||||
| 硬盘 | 500GB （仅TM-5205、TM-5305） | |||||
| 固件 | 语言 | 打印语言 | SGRaster（Swift Graphic Raster） | |||
| 直接打印支持语言 | HP-GL/2、HP RTL、JPEG、PDF(仅TM-5205、TM-5305） | |||||
| 智能手机打印 | Apple AirPrint | |||||
| 打印作业控制 | IVEC | |||||
| 状态获取 | SNMP-MIB（Standard MIB、Canon-MIB）、 IVEC、CPCA | |||||
| 类型 | 闪存 | |||||
| 操作面板 | 显示屏幕 | LCD（3.0 英寸TFT彩色触摸屏） | ||||
| 操作面板语言 | 21种语言支持 | 日语/英语/德语/意大利语/西班牙语/葡萄牙语/荷兰语/波兰语/俄语/法语 简体中文/繁体中文/韩语/泰语/印尼语/土耳其语/捷克语/丹麦语/瑞典语/挪威语/芬兰语 | ||||
| 接口 | USB B 端口 | 类型 | 内置高速USB | |||
| 传输速度 | 全速（12 兆/秒）, 最高速度 （480 兆/每秒）, 批量传输 | |||||
| USB A 端口 | USB存储器 （直接打印） — 仅TM-5205、TM-5305机型 | |||||
| 以太千兆网卡 | 类型 | 内置 | ||||
| 传输标准 | IEEE 802.3 10base-T | |||||
| IEEE 802.3u 100base-TX / Auto-Negotiation | ||||||
| IEEE 802.3ab 1000base-T / Auto-Negotiation | ||||||
| IEEE 802.3x Full Duplex | ||||||
| 网络协议 | SNMP （Canon-MIB , HTTP、TCP/IP（IPv4/IPv6）, ftp | |||||
| 无线网络 | 传输标准 | IEEE802.11n/IEEE802.11g/IEEE802.11b | ||||
| 加密方式 | WEP（64/128bit） WPA-PSK（TKIP/AES） WPA2-PSK（TKIP/AES） | |||||
| 打印速度 (CAD线条图) | 纸张类型 | 供纸方式 | 模式 | 打印速度 | 模式 | 打印速度 |
| 普通纸 | 卷筒 | A1幅面 快速（自定义5） | 约 24 秒 | A1幅面横向 快速（自定义5） | 约 21 秒 | |
| A1幅面 标准 | 约 42 秒 | A0幅面 快速（自定义5） | 约 40 秒 | |||
| 覆膜纸 | 卷筒 | A1幅面 快速（自定义5） | 约 29 秒 | A0幅面 快速（自定义5） | 约 47 秒 | |
| A1幅面 快速 | 约 40 秒 | A0幅面 快速 | 约 1.2 分 | |||
| A1幅面 标准 | 约 1.3 分 | A0幅面 标准 | 约 2.3 分 | |||
| 打印速度 (图像) | 纸张类型 | 供纸方式 | 模式 | 打印速度 | 模式 | 打印速度 |
| 普通纸 | 卷筒 | A1幅面 快速（自定义5） | 约 25 秒 | A0幅面 快速（自定义5） | 约 44 秒 | |
| A1幅面 标准 | 约 44 秒 | A0幅面 标准 | 约 1.3 分 | |||
| 覆膜纸 | 卷筒 | A1幅面 快速（自定义5） | 约 55 秒 | A0幅面 快速（自定义5） | 约 1.7 分 | |
| A1幅面 标准 | 约 1.4 分 | A0幅面 标准 | 约 2.6 分 | |||
| 照片光面纸 | 卷筒 | A1幅面 标准 | 约 3.5 分 | A0幅面 标准 | 约 6.3 分 | |
| A1幅面 高精度 | 约 5.3 分 | A0幅面 高精度 | 约 9.7 分 | |||
| 打印头 | |||
| Print Head | 型号 | PF-06 | |
| 打印头结构 | 6通道一体式打印头 | ||
| 喷嘴数量 | 15,360个喷嘴 （MBK 5,120个喷嘴 , 其他颜色每色 2,560个喷嘴） | ||
| 墨滴大小 | 最小5pl | ||
| 更换方式 | 用户可自行更换 | ||
| 墨水盒 | |||
| Ink Tank | 型号 | PFI-8120(130ml)/PFI-8320(300ml) | |
| 副墨仓容量 | 每个颜色11ml | ||
| 颜色 | 5色颜料墨水（MBK/BK/C/M/Y） | ||
| 容量 | 商品 : 130ml/300ml 随机墨水 : 130ml(MBK)/90ml(BK, C, M, Y) | ||
| 裁刀 | |||
| Cutter | 型号 | CT-08 | |
| 更换方式 | 用户可自行更换 | ||
| 纸张处理 | |||||
| 供纸 & 出纸 | 卷筒纸 | 单卷, 前端顶部装纸, 前端出纸 | |||
| 单页纸 | 前端顶部装纸, 前端出纸 (使用压纸杆，手动) | ||||
| 纸张路径切换(卷筒/单张) | 用户手动切换 | ||||
| 出纸方向 | 打印面向上, 前端 | ||||
| 卷筒纸余量检测方式 | 自动检测或打印条形码检测 | ||||
| 介质尺寸 | 卷筒纸（幅宽） | ISO | A3、A3+、A2、A1 | A3、A3+、A2、A1、A0 | |
| JIS | B4、B3、B2 | B4、B3、B2、B1 | |||
| ARCH | 24" | 24"、30"、36" | |||
| Others | 8"、10"、12"、14"、16"、17"、20"、 300mm、500mm、600mm | 8"、10"、12"、14"、16"、17"、20"、 300mm、500mm、600mm、800mm、1000mm | |||
| 单页纸 | ISO | A4、A3、A3+、A2、A2+、A1 B4､B3､B2 | A4、A3、A3+、A2、A2+、A1、A0 B4､B3､B2、B1 | ||
| DIN | C4､C3､C2 | C4、C3、C2、C1、C0 | |||
| JIS | B4、B3、B2 | B4、B3、B2、B1 | |||
| ANSI | 8.5 x 11"、8.5 x 14"、11 x 17"、13 x 19"、17 x 22"、 22 x 34" | 8.5 x 11"、8.5 x 14"、11 x 17"、13 x 19"、17 x 22"、 22 x 34"、28 x 40、34 x 44" | |||
| ARCH | 9 x 12"、12 x 18"、18 x 24"､24 x 36" | 9 x 12"、12 x 18"、18 x 24"､24 x 36"、26 x 38"、27 x 39"、30 x 42"、36 x 48" | |||
| Photo | (20 x 24")、(18 x 22")、(14 x 17")、（12 x 16")、(10 x 12")、(10 x 15")、（16 ｘ 20"） | (20 x 24")、(18 x 22")、(14 x 17")、（12 x 16")、(10 x 12")、(10 x 15")、（16 ｘ 20"） | |||
| Poster | 20 x 30"、300×900mm | 20 x 30"、30 x 40"、300×900mm | |||
| Others | 13 × 22" | 13 × 22" | |||
| 支持介质厚度 | 0.07～0.8mm | ||||
| 最大卷筒纸直径 | 150 mm 或更少（取决于纸张厚度) | ||||
| 支持纸芯尺寸 | 2"/3" | ||||
| 可打印介质宽度 | 203.2～610mm | 203.2～917mm | |||
| 最小打印长度 | 203.2mm(卷筒)/279.4mm(单页) | ||||
| 最大打印长度 | 卷筒纸 | 18 m (取决于不同的操作系统与应用程序) | |||
| 单页纸 | 1.6m | ||||
| 纸张边距 | 默认打印边距 | 卷筒纸 | 顶部: 20 mm, 底部: 3 mm, 左右边距: 3 mm | ||
| 单页纸 | 顶部: 20 mm, 底部: 20 mm, 左右边距: 3 mm | ||||
| 单页纸(Apple AirPrint打印) | 顶部: 20 mm, 底部: 31 mm, 左右边距: 3 mm | ||||
| 最小打印边距 | 卷筒纸 | 顶部: 3 mm, 底部: 3 mm, 左右边距: 3 mm | |||
| 卷筒纸（无边距） | 顶部: 0 mm, 底部: 0 mm, 左右边距: 0 mm | ||||
| 单页纸 | 顶部: 3 mm, 底部: 20 mm, 左右边距: 3 mm | ||||
| 单页纸(Apple AirPrint打印) | 顶部: 3 mm, 底部: 12.7 mm, 左右边距: 3 mm | ||||
| 无边距打印支持尺寸 | [推荐纸张规格] 515mm(JIS B2)、594mm(ISO A1)、10"、14"、17"、24" [可打印纸张规格] 257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、420mm(ISO A2)、8"、12"、16"、20"、300mm、500mm、600mm | [推荐纸张规格] 515mm(JIS B2)、728mm(JIS B1)、594mm(ISO A1)、841mm(ISO A0)、10"、14"、17"、24"、36" [可打印纸张规格] 257mm(JIS B4)、297mm(ISO A3)、329mm(ISO A3+)、420mm(ISO A2)、8"、12"、16"、20"、30"、300mm、500mm、600mm、800mm | |||
| 相关认证 | ||
| 电气安全/电磁接口 | CCC | |
| 无线电 | SRRC | |
| 相关法规 | ||
| 环境相关法规对应 | 符合中国RoHS法规 | |
| 选配件 | |||
| 支架 + 收纸篮 | SD-23 | — | |
| 2/3" 卷纸轴 | RH2-28 | RH2-35 | |
| 耗材 | ||
| 墨水盒 | PFI-8120(130ml)/PFI-8320(300ml) | |
| 打印头 | PF-06 | |
| 裁刀 | CT-08 | |
| 废墨仓 | MC-31 | |
| 打印测定环境和测定条件 | TM-5200/TM-5205/iPF686 | TM-5300/TM-5305/iPF686/iPF786 | ||
| 输出尺寸（mm） | 580 × 725（A1） | 562 × 803（A1） | 827 × 1034（A0） | 803 × 562 （A1横向） 795 × 1135（A0） |
| 输出图像 | ISO JIS SCID N5 | Cottage plan and elevation.dwg | ISO JIS SCID N5 | Cottage plan and elevation.dwg |
| 应用软件 | Photoshop CS5 | AutoCAD LT2011 | Photoshop CS5 | AutoCAD LT2011 |
| 电脑配置 | CPU : Core 2 Duo 2.13GHz 内存 : 4GB（双通道） 操作系统 : Windows7 Pro 接口 : 高速 USB | |||
| 提示 | 打印速度（打印作业的时间）不包括数据传送以及打印机预操作时间 根据用户的打印环境、使用条件以及纸张的不同，结果也会有所不同 | |||

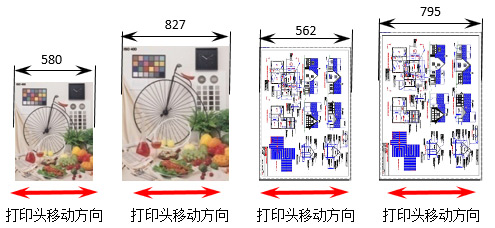

| 测试用图像 | ||
 | ||
*以上产品说明的内容、图片等，仅供参考。产品及产品信息最终以产品实物及随机资料为准。我司已对所有资料内容详尽校对，如仍有任何疏漏或翻译误差，敬请谅解。产品规格等信息如有变更，恕不另行通知。购买前请与销售商确认。
